Produktdatenblatt:
Rückwärts Blasdüse BSA serie - G1/2" IG
| Sortiment | Blasen |
|---|---|
| Kategorie | Blasdüse |
| Vakuumversorgung | G1/2“ |
| Druckluft | Maximal 6 bar |
| Massen | 38,45 g |
| Geräuschpegel | 110 bis 6 bar |
| Druckluftverbrauch | 857 Nl/min bei 6 bar |
Variantenreferenz: BSA 12 ACI
- Materiale: Edelstahl 316 L
NOVACOM BSA Rückblasdüsen
Effiziente Reinigung von Rohrleitungen, Rohren und Kanälen mit Druckluft.
Die NOVACOM BSA Rückblasdüsen sind für industrielle Reinigungsanwendungen konzipiert, die eine hohe Blasleistung und einen automatischen Vorschub innerhalb von Leitungen, Rohren, Kanälen oder Rohrsystemen erfordern.
Dank ihrer nach hinten gerichteten Öffnungen erzeugen sie gleichzeitig eine Reinigungswirkung und eine Vorschubkraft, die ihre Bewegung in schwer zugänglichen Bereichen erleichtert.
Die BSA-Düsen sind in verschiedenen Durchmessern und Werkstoffen erhältlich und bieten eine effiziente Lösung zum Entfernen von Staub, Spänen, Rückständen, Flüssigkeiten und anderen Verunreinigungen aus industriellen Rohrsystemen.

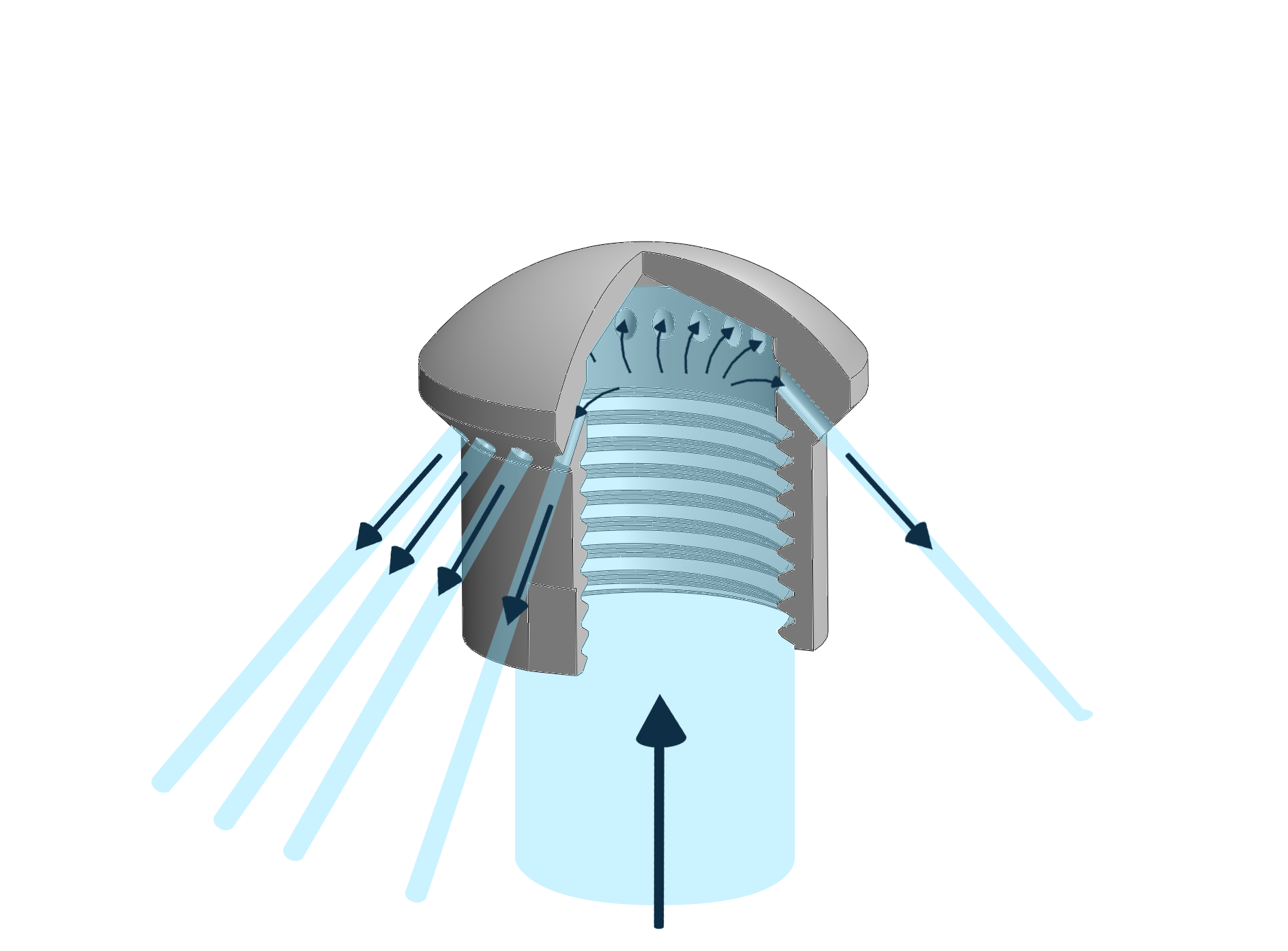

Funktionsprinzip
Die BSA-Düse verfügt über mehrere nach hinten gerichtete Öffnungen. Bei der Versorgung mit Druckluft oder Wasser, je nach Modell, erzeugen die Strahlen eine Schubkraft, die die Düse selbstständig durch die Rohrleitung bewegt und gleichzeitig Verunreinigungen von den Innenwänden löst und abführt.
Im Gegensatz zu Düsen mit Luftverstärkung konzentriert die BSA-Düse die Energie des Mediums direkt, um eine hohe Reinigungsleistung zu erzielen.
Technische Informationen
| VORTEILE BEI DER VERWENDUNG DER BLASDÜSE BSA 12 ACI* (im Vergleich zu einem offenen Rohr mit Ø12 mm Innendurchmesser) |
Erhöhung der Blasleistung (%) |
Geräusch- reduzierung (%) |
||
|---|---|---|---|---|
| bis zu +80% |
bis zu -14% |
|||
| LEISTUNG DER BLASDÜSE BSR 12 ACI* |
Druck (bar) | Luftverbrauch (l/min) | Geräuschpegel (dB) | |
| 2 | 472 | 95 | ||
| 6 | 857 | 110 | ||
TECHNISCHE DATEN DER BLASDÜSE BSR 12 ACI
• Anschluss: G1/2" Innengewinde • Gewicht: Edelstahl 316L: 38,42 g
• Maximale Betriebstemperatur: 450°C • Maximaldruck: 6 bar
* HINWEIS: Die in diesem technischen Datenblatt angegebenen Messwerte wurden unter streng kontrollierten Laborbedingungen ermittelt. Es ist zu beachten, dass die Bedingungen in einer realen industriellen Umgebung abweichen können und Druckschwankungen eines Industriekompressors zu anderen Werten als den im Labor ermittelten führen können. Diese Angaben dienen ausschließlich zu Informationszwecken. Für eine optimale Leistung der rotierenden Blasdüse empfehlen wir einen Druckluftversorgungsschlauch mit einem Innendurchmesser von mindestens 12 mm.
Diese Technologie ermöglicht:
- einen automatischen Vorschub innerhalb der Leitungen;
- eine Verbesserung der Reinigungseffizienz;
- das Entfernen von Ablagerungen und Rückständen;
- eine Reduzierung manueller Eingriffe;
- eine Beschleunigung der Wartungsarbeiten.
Industrielle Anwendungen
Die BSA Rückblasdüsen können in zahlreichen Industriebereichen eingesetzt werden.
- Lebensmittelindustrie
- Automobilindustrie
- Pharmaindustrie
- Chemische Industrie
- Maschinenbau
- Recyclingindustrie
- Wasseraufbereitung
- Industrielle Instandhaltung
Typische Anwendungen
BSA-Düsen eignen sich besonders für Reinigungs- und Austragungsarbeiten in schwer zugänglichen Bereichen.
- Reinigung von Rohrleitungen
- Innenreinigung von Rohren
- Reinigung technischer Kanäle
- Entfernung von Spänen
- Staubentfernung
- Entfernung von Flüssigkeiten
- Trocknung von Rohrleitungen
Vorteile der BSA Rückblasdüsen
Automatischer Vorschub:
die nach hinten gerichteten Strahlen erzeugen eine Schubkraft, die den Vorschub der Düse innerhalb der Leitung erleichtert.
Verstärkte Reinigungswirkung:
die hohe Strahlleistung ermöglicht es, Verunreinigungen in Rohrleitungen wirksam zu lösen und abzuführen.
Reduzierte Eingriffszeit:
die Reinigung erfolgt schneller und erfordert weniger manuelle Handhabung.
Optimierter Luftverbrauch:
die Effizienz des Rückstrahls ermöglicht einen gezielteren Einsatz der Druckluft bei Reinigungsarbeiten.
Vereinfachte Wartung:
weniger manuelle Eingriffe erhöhen die Sicherheit der Bediener und reduzieren Stillstandzeiten.
Ausführung
Die NOVACOM BSA Rückblasdüsen sind in verschiedenen Durchmessern und Werkstoffen erhältlich, um sich an unterschiedliche Rohrtypen und industrielle Umgebungen anzupassen.
- Gehäuse aus Aluminium oder Edelstahl, je nach Modell
- Edelstahlausführung für anspruchsvolle Umgebungen erhältlich
- Gute Korrosionsbeständigkeit
- Mehrere Durchmesser erhältlich
- Robuste Konstruktion für den industriellen Einsatz
Verwendung mit Druckluft oder Wasser
Je nach Modell können die BSA-Düsen mit Druckluft oder Wasser betrieben werden.
- Druckluft: Blasen, Trocknen, Reinigen und Entfernen von Rückständen.
- Wasser: Reinigung von Rohrleitungen und Wartungsarbeiten, hauptsächlich bei kompatiblen Edelstahlmodellen.
Diese Vielseitigkeit ermöglicht es, die Lösung an die Art der zu entfernenden Verunreinigungen und die Anforderungen des jeweiligen Industriestandorts anzupassen.
Einsatzbedingungen
Druckbereiche und technische Eigenschaften variieren je nach ausgewähltem Modell.
Für eine optimale Leistung:
- ein sauberes Medium verwenden;
- die empfohlenen Drücke einhalten;
- einen für die Rohrleitung geeigneten Durchmesser wählen;
- die Werkstoffverträglichkeit mit der jeweiligen Umgebung prüfen;
- die Installations- und Sicherheitshinweise beachten.
Betriebssicherheit
Wie bei allen unter Druck betriebenen Reinigungsgeräten müssen beim Einsatz der BSA-Düsen die geltenden Sicherheitsvorschriften eingehalten werden.
Es wird empfohlen:
- geeignete persönliche Schutzausrüstung zu tragen;
- sich vor herausgeschleuderten Partikeln oder Flüssigkeiten zu schützen;
- einen ausreichenden Sicherheitsabstand einzuhalten;
- den Strahl niemals auf eine Person zu richten;
- die am Einsatzort geltenden Betriebsanweisungen einzuhalten.
Anwendungsbeispiele
Reinigung industrieller Rohrleitungen:
Entfernung von Ablagerungen aus Produktions-, Transfer- oder Ableitungsleitungen.
Entfernung von Spänen:
Austragung von Spänen und Rückständen aus Rohrleitungen oder industriellen Anlagen.
Reinigung technischer Kanäle:
Reinigung langer oder schwer zugänglicher Kanäle mithilfe der Vorschubkraft.
Trocknung von Rohrleitungen:
Entfernung von Restwasser nach Reinigung oder Wartung.
