Produktdatenblatt:
Rotationsblasdüse G1/2" Serie BSR
| Sortiment | Blasen |
|---|---|
| Kategorie | Blasdüse |
| Typ | Drehend |
| Vakuumversorgung | AG G1/2" |
| Druckluft | Maximal 6 bar |
| Massen | 458,85 g |
| Geräuschpegel | 102 dB bei 6 bar |
| Druckluftverbrauch | 1361 l/min bei 6 bar |
Variantenreferenz: BSR 12 240
- Materiale: Eloxiertes Aluminium
Funktionsprinzip
Dynamisches Blasen mit großer Abdeckung für industrielle Reinigung, Trocknung und Kühlung.
Die rotierenden BSR-Blasdüsen von NOVACOM nutzen Druckluft, um eine kontinuierliche Rotationsbewegung zu erzeugen. Dieses Prinzip ermöglicht es, automatisch einen größeren Bereich abzudecken als mit einer herkömmlichen festen Düse.
Dank ihrer einfachen und robusten Konstruktion gewährleisten sie ein effizientes dynamisches Blasen zum Entstauben, Reinigen von Teilen, Ableiten von Wasser nach dem Waschen sowie zur lokalen Kühlung von industriellen Anlagen und Produkten.
Die Rotationsgeschwindigkeit variiert je nach Versorgungsdruck. Dadurch lässt sich die Blasabdeckung an die Anforderungen der Anwendung anpassen.

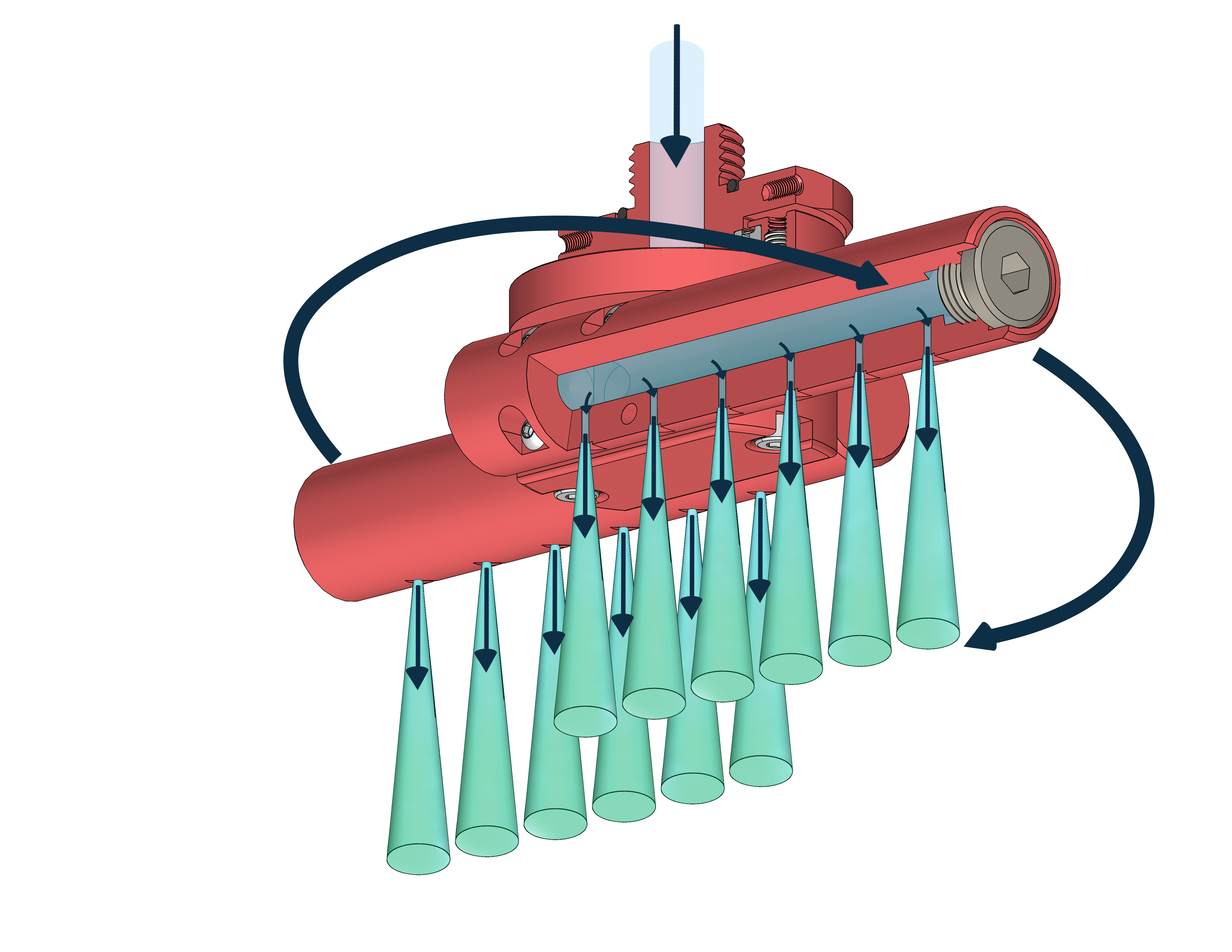

Die rotierende BSR-Blasdüse wird direkt durch Druckluft angetrieben. Der Luftstrom erzeugt eine kontinuierliche Rotation des Blaskopfs und bewirkt dadurch einen Wischeffekt auf dem zu behandelnden Bereich.
Diese Technologie ermöglicht:
- eine Vergrößerung der abgedeckten Fläche.
- eine Verbesserung der Blasleistung.
- eine Reduzierung unbehandelter Bereiche.
- eine gleichmäßigere Reinigung.
- eine bessere Trocknung komplexer Teile.
Die Rotationsbewegung eignet sich besonders für Entstaubung, industrielle Reinigung und Ableitung von Flüssigkeiten.
Technische Informationen
| VORTEILE DER VERWENDUNG DER BLASDÜSE BSR 12 240* (im Vergleich zu einem Schlauch Ø12 innen) | Erhöhung der Blasleistung (%) | Reduzierung des Geräuschpegels (%) | ||
|---|---|---|---|---|
| bis zu +70% | bis zu -17% | |||
| LEISTUNGSDATEN DER BLASDÜSE BSR 12 240* | Druck (bar) | Luftverbrauch (l/min) | Geräuschpegel (dB) | |
| 2 | 470 | 92 | ||
| 6 | 1361 | 102 | ||
MERKMALE DER BLASDÜSE BSR 12 240
• Anschluss: Außengewinde G1/2" • Gewicht: Aluminium: 458,85 g
• Maximale Einsatztemperatur: Aluminium: 150°C • Max. Druck: 6 bar
* HINWEIS: Die in diesem technischen Datenblatt angegebenen Messungen wurden in einem Labor unter streng kontrollierten Bedingungen durchgeführt. Es ist zu beachten, dass die Bedingungen in einer realen industriellen Umgebung abweichen können und dass Druckschwankungen eines Industriekompressors zu anderen Werten führen können als den im Labor erzielten Ergebnissen. Diese Daten dienen ausschließlich Informationszwecken. Für eine optimale Leistung der rotierenden Blasdüse empfehlen wir einen Druckluft-Zufuhrschlauch mit einem Mindest-Innendurchmesser von 12 mm.
Industrielle Anwendungen
- Lebensmittelindustrie
- Automobilindustrie
- Pharmaindustrie
- Kosmetikindustrie
- Verpackungsindustrie
- Mechanische Industrie
- Robotik und Automatisierung
Häufige Anwendungen
- Entstaubung von Teilen und Komponenten
- Reinigung industrieller Oberflächen
- Ableitung von Wasser nach dem Waschen
- Trocknung von Produkten
- Kühlung von Teilen
- Kühlung von Werkzeugen
- Reinigung von Förderbändern
- Entfernung von Spänen und Rückständen
Einsatzbedingungen
- Betriebsdruck: von 2 bis 7 bar
- Maximale Temperatur: bis zu 150°C
- Empfohlene Luft: saubere und trockene Druckluft
- Empfohlene Filtration: Filtration gegen Wasser und Öl
- Montageposition: horizontal oder vertikal
Um die beste Leistung und eine optimale Lebensdauer zu gewährleisten, wird empfohlen, ordnungsgemäß gefilterte Druckluft zu verwenden.
Vorteile der rotierenden BSR-Blasdüsen
- Erweiterte Blasabdeckung:
Die Rotationsbewegung ermöglicht die Behandlung einer größeren Fläche als mit einer festen Düse, ohne zusätzliche mechanische Bewegung: (Blas-Ø 240 mm) - Reduzierter Luftverbrauch:
Der Wischeffekt verbessert die Blasleistung und kann dazu beitragen, den Druckluftverbrauch zu reduzieren. - Dauerbetrieb:
Die robuste Konstruktion der BSR-Düse ermöglicht den kontinuierlichen Einsatz in industriellen Umgebungen. - Einfache Installation:
Die Düse kann je nach Anlagenanforderungen horizontal oder vertikal installiert werden. - Reduzierter Wartungsaufwand:
Ihre einfache mechanische Konstruktion begrenzt die Wartungsarbeiten.
Konstruktion
Die rotierenden BSR-Blasdüsen von NOVACOM bestehen aus Aluminium mit beweglichen Komponenten aus Aluminium und Messing.
- Aluminiumgehäuse
- Bewegliche Teile aus Aluminium und Messing
- Nitrildichtungen
- Edelstahlversion auf Anfrage erhältlich
- Schutzgehäuse optional erhältlich
Sicherheit bei der Verwendung
Wie jedes rotierende Gerät erfordern BSR-Blasdüsen die Einhaltung der geltenden Sicherheitsvorschriften.
Es wird empfohlen:
- geeignete persönliche Schutzausrüstung zu tragen;
- jeden Kontakt mit rotierenden Teilen zu vermeiden;
- ein Schutzgehäuse zu verwenden, wenn die Anwendung dies erfordert;
- die Montage- und Bedienungsanweisungen zu beachten.
