Produktdatenblatt:
Vortex Schaltschrankkühler
| Sortiment | Vortex |
|---|---|
| Kategorie | Schaltschrankklimagerät |
| Material | Edelstahl |
| Anschluss | G1/4" |
| Verbrauch | 430 bei 786 L/min |
| Druckluft | 7 |
| Massen | 1085 g |
| Geräuschpegel | 75 dB |
| Kapazität | 95 bei 720 Kcal |
Variantenreferenz: CLIM EL 500
- Abmessungen des Schranks: 0.5mx0.6mx0.2m (500)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 220 V
Variantenreferenz: CLIM EL 500 24VDC
- Abmessungen des Schranks: 0.5mx0.6mx0.2m (500)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 24 V DC
Variantenreferenz: CLIM 500
- Abmessungen des Schranks: 0.5mx0.6mx0.2m (500)
- Klimgerättyp: Schaltschrankkühler - Einfach
- Spannung: -
Variantenreferenz: CLIM EL 900
- Abmessungen des Schranks: 0.8mx0.6mx0.2m (900)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 220 V
Variantenreferenz: CLIM EL 900 24VDC
- Abmessungen des Schranks: 0.8mx0.6mx0.2m (900)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 24 V DC
Variantenreferenz: CLIM 900
- Abmessungen des Schranks: 0.8mx0.6mx0.2m (900)
- Klimgerättyp: Schaltschrankkühler - Einfach
- Spannung: -
Variantenreferenz: CLIM EL 1500
- Abmessungen des Schranks: 1.0mx1.0mx0.4m (1500)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 220 V
Variantenreferenz: CLIM EL 1500 24VDC
- Abmessungen des Schranks: 1.0mx1.0mx0.4m (1500)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 24 V DC
Variantenreferenz: CLIM 1500
- Abmessungen des Schranks: 1.0mx1.0mx0.4m (1500)
- Klimgerättyp: Schaltschrankkühler - Einfach
- Spannung: -
Variantenreferenz: CLIM EL 2500
- Abmessungen des Schranks: 1.8mx1.8mx0.6m (2500)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 220 V
Variantenreferenz: CLIM EL 2500 24VDC
- Abmessungen des Schranks: 1.8mx1.8mx0.6m (2500)
- Klimgerättyp: Schaltschrankkühler
- Spannung: 24 V DC
Variantenreferenz: CLIM 2500
- Abmessungen des Schranks: 1.8mx1.8mx0.6m (2500)
- Klimgerättyp: Schaltschrankkühler - Einfach
- Spannung: -
Nutzungsbedingungen für NOVACOM Vortex-Systeme anzeigen
Standard-Vortex-Schaltschrankkühler (CLIM)
Lieferumfang:
- Ein Vortex-Schaltschrankkühler mit Vortex-Generator
- Ein nicht perforierter flexibler Schlauch, 2,5 m, mit Schalldämpfer
- Selbstklebende Befestigungselemente
Vortex-Schaltschrankkühler mit Magnetventil (CLIM EL)
Lieferumfang:
- Ein Vortex-Schaltschrankkühler mit Vortex-Generator
- Ein nicht perforierter flexibler Schlauch, 2,5 m, mit Schalldämpfer
- Selbstklebende Befestigungselemente
- Ein Filter mit Halterung
- Ein 3/2-Wege-Magnetventil
- Ein Thermostat
TECHNISCHE INFORMATIONEN
| Artikelnummer | Anschluss (GAS) |
Generatoren | Kühlleistung | Druckluftverbrauch (L/min) |
Kaltluftvolumenstrom (L/min) |
Schaltschrankabmessungen (m) |
Gewicht (g) |
Material | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (kcal/h)** | (BTU/h) | 6 bar | 7 bar | 6 bar | 7 bar | ||||||
| CLIM 500 / CLIM EL 500 | G1/4" | GEA 10R |
95 | 376.99 | 381 | 430 | 115 | 152 | 0,5x0,6x0,2 | 1085 | Edelstahl |
| CLIM 900 / CLIM EL 900 | GEA 15R |
135 | 535.72 | 400 | 495 | 152 | 170 | 0,8x0,6x0,2 | |||
| CLIM 1500 / CLIM EL 1500 | GEA 25R |
440 | 1746.06 | 494 | 597 | 205 | 285 | 1,0x1,0x0,4 | |||
| CLIM 2500 / CLIM EL 2500 | GEA 35R |
720 | 2857.19 | 635 | 786 | 340 | 375 | 1,8x1,8x0,6 | |||
Für die Modelle CLIM 500 und CLIM 900 empfehlen wir einen Druckluftschlauch mit mindestens 8 mm Innendurchmesser. Für die Modelle CLIM 1500 und CLIM 2500 empfehlen wir einen Schlauch mit mindestens 12 mm Innendurchmesser, um eine optimale Leistung des Kühlsystems zu gewährleisten.
** Die Kilokalorie ist eine Energieeinheit. Eine Kilokalorie (1.000 cal) entspricht der Energiemenge, die erforderlich ist, um die Temperatur von einem Liter Wasser um 1 °C zu senken.
ANWENDUNG
Novacom entwickelt und konstruiert in Frankreich Vortex-Schaltschrankkühler zur Kühlung industrieller Schaltschränke.
In der Industrie sind Schaltschränke regelmäßig hohen Temperaturen ausgesetzt. Dadurch können SPS-Steuerungen, Frequenzumrichter, Netzteile und andere elektronische Komponenten überhitzen.
Diese Temperaturanstiege können zu Funktionsstörungen, Produktionsstillständen oder Geräteausfällen führen. Ein Vortex-Schaltschrankkühler hält die Temperatur im Inneren des Schaltschranks stabil und schützt so die eingebauten Geräte.
Der Kühler erzeugt zudem einen leichten Überdruck im Schaltschrank. Dadurch wird das Eindringen von Staub, Partikeln und anderen Verunreinigungen begrenzt, die elektrische Komponenten beschädigen könnten.
FUNKTIONSWEISE
Die aus Edelstahl gefertigten Vortex-Schaltschrankkühler bestehen aus mehreren Komponenten, darunter die Vortex-Generatoren. Mit ihnen lassen sich Temperatur und Kaltluftvolumenstrom präzise einstellen.

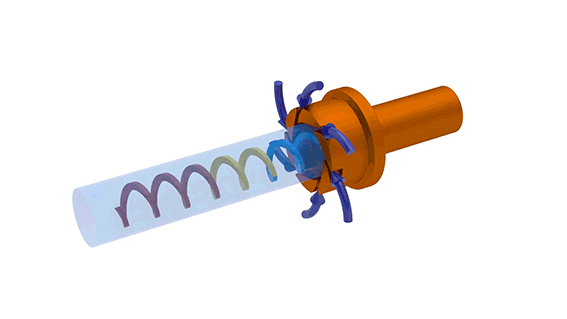

Novacom bietet 4 Vortex-Generatoren für unterschiedliche Schaltschrankvolumen an. Die Druckluft strömt durch den profilierten, feststehenden Generator, der die Luft im Vortex-Rohr in eine sehr schnelle Rotationsbewegung versetzt.
Durch diese Rotation kommt es zu einer energetischen Trennung. Die Warmluft wird zum Warmluftauslass geleitet, während ein Drosselventil ihre Abführung präzise regelt.
Ein Teil des Luftstroms wird anschließend zur Rohrmitte zurückgeführt, wo ein Wärmeaustausch mit dem äußeren Luftstrom stattfindet.
Durch dieses Prinzip entsteht Kaltluft mit einer Temperaturdifferenz von bis zu 40 °C gegenüber der eintretenden Druckluft. Die Technologie ermöglicht eine industrielle Kühlung ohne Kältemittel und ohne bewegliche mechanische Teile.

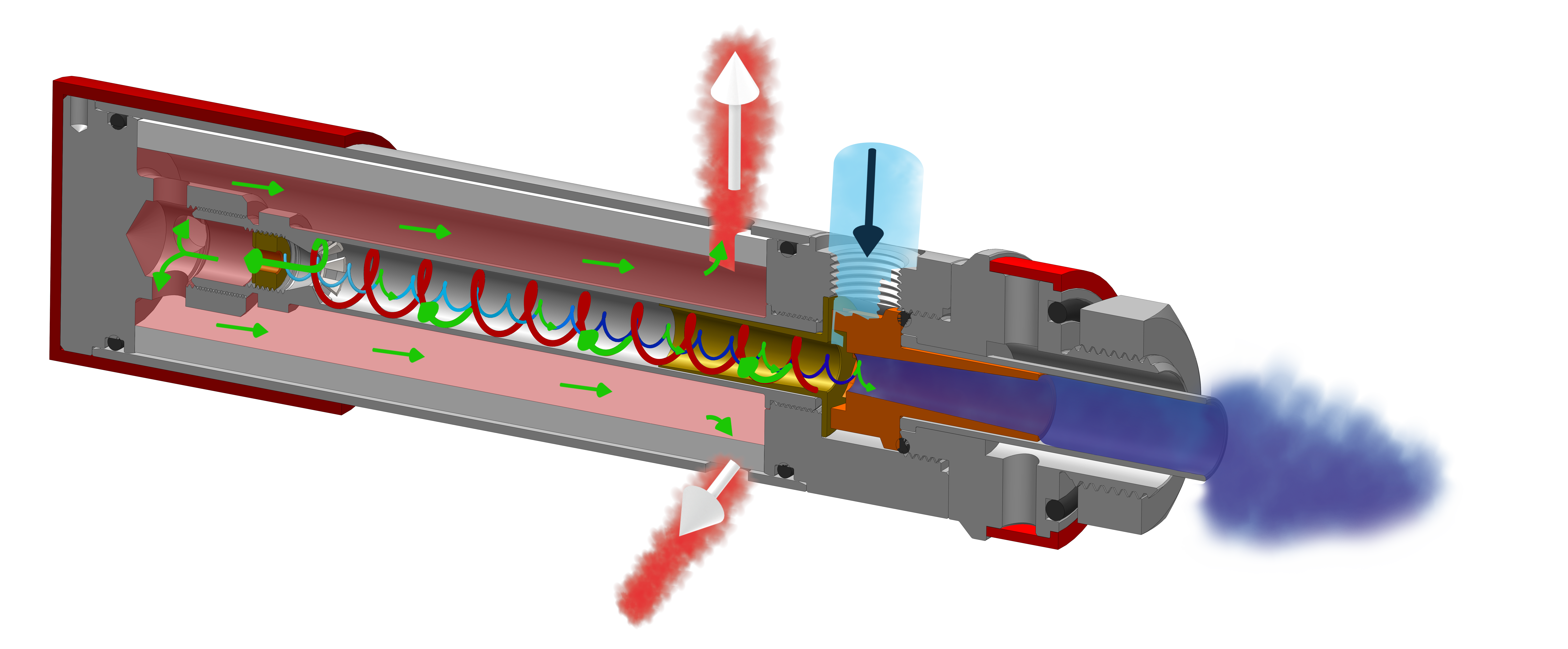

FUNKTIONSSCHEMA

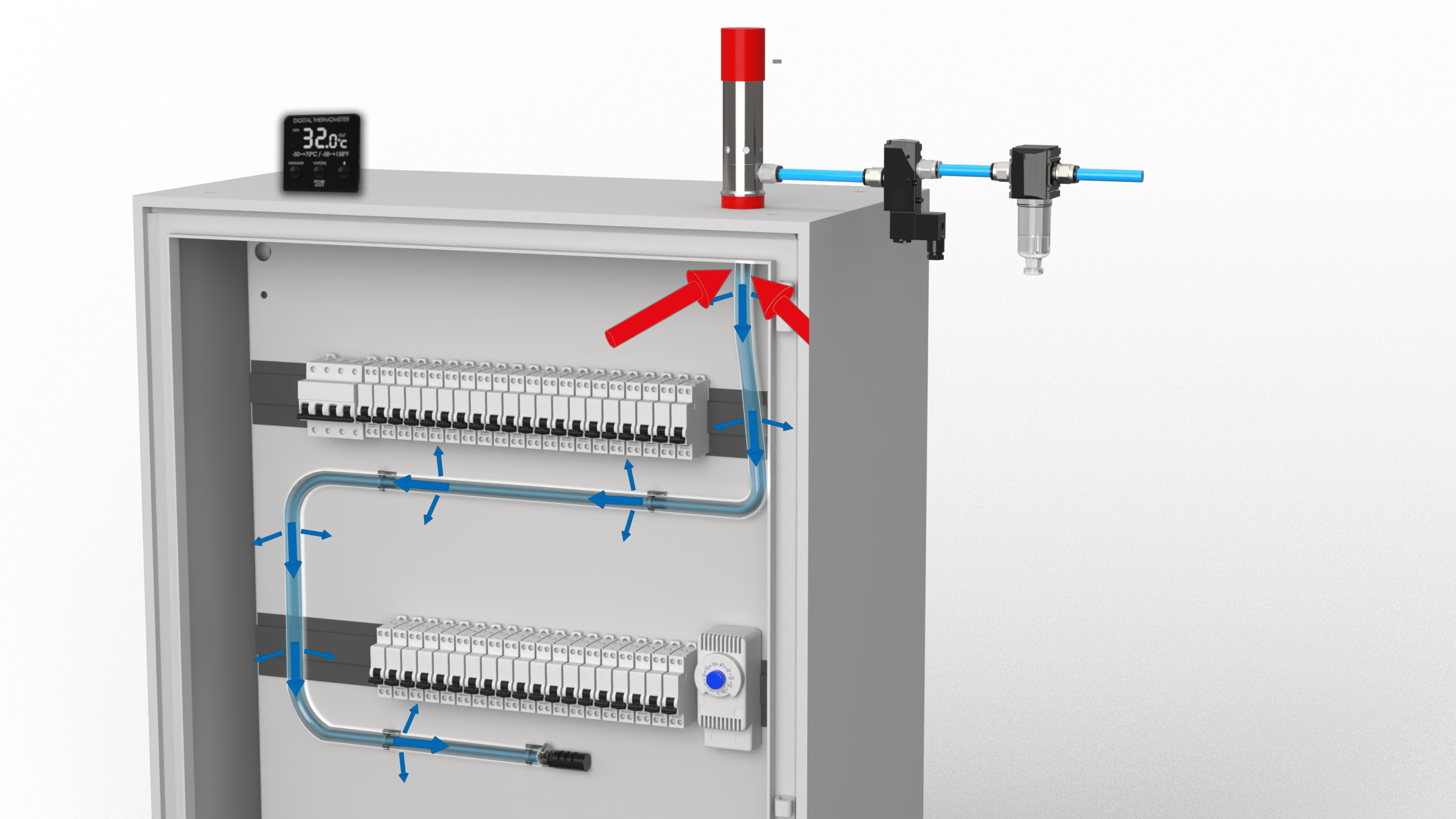

INSTALLATION
Zur Installation eines Vortex-Schaltschrankkühlers bohren Sie zunächst eine Bohrung mit Ø 25 mm in die Oberseite des Schaltschranks. Setzen Sie anschließend den Kühler ein und ziehen Sie die Kontermutter fest, um eine vollständige Abdichtung sicherzustellen.
Perforieren Sie danach den Kaltluft-Verteilerschlauch an den besonders wärmeempfindlichen Bereichen, um eine gezielte Kühlung der Komponenten zu erreichen.
Befestigen Sie den Schlauch mit Kabelbindern, damit er dauerhaft sicher sitzt, ohne andere Geräte zu behindern.
Schließen Sie den Vortex-Schaltschrankkühler anschließend an ein auf 7 bar eingestelltes Druckluftnetz an. Montieren Sie den Filterregler und das Magnetventil möglichst nah am Kühler, um eine saubere Luftversorgung und eine präzise Volumenstromregelung zu gewährleisten.
Installieren Sie abschließend den Thermostat. Dieser steuert das Magnetventil automatisch und hält im Schaltschrank eine konstante Temperatur.
Der Thermostat wird direkt an die elektrische Schalttafel und anschließend an das Magnetventil angeschlossen. Prüfen Sie nach dem Einstellen der gewünschten Temperatur, ob der Schaltschrank vollständig abgedichtet ist.
Die NOVACOM Vortex-Schaltschrankkühler sind je nach eingesetztem Vortex-Generator für Schaltschränke mit einem Volumen von bis zu etwa 2 m³ ausgelegt. Sie bieten eine zuverlässige industrielle Druckluftkühlung ohne Kältemittel, ohne Wartungsaufwand und mit schneller Installation.
-
